КГЭС

Общая информация

КГЭС

Стандарт: ТУ 16.К09.043-90
Код ОКП: 35 4500

Элементы конструкции:

1. Токопроводящая жила скрученная из медных проволок (класс 5);
2. Жила заземления скручена из медных проволок вокруг сердечника из полиэфироной нити;
3. Изоляция основных и вспомогательных токопроводящих жил из резины типа РТИ-1 на основе натурального и бутадиенового каучука;
4. Экраны основных и вспомогательных токопроводящих жил из электропроводящей резины типа РЭ-2;
5. Упрочняющие сердечники из полиэфирной нити и резины типа РШН-1;
6. Оболочка из резины типа РШН-1 на основе полихлоропрена.

Примечание:  По требованию потребителя оболочка кабеля может быть изготовлена из резины на основе каучука Хайполон, который обладает следующими свойствами:

• высокой стойкостью к озону;
• химической стойкостью к агрессивным средам (морская вода, нефть, масло, бензин);
• высокой прочностью к раздиру, истиранию;
• более высокими физико-механическими характеристиками по сравнению с боль-шинством типов резин, используемых для оболочек кабелей;
• стойкостью к усталостному растрескиванию, ударным нагрузкам.
• Оболочка кабеля КГЭС  может быть светлого (желтого) или черного цвета.

Оболочка кабеля может быть желтого или черного цвета.

Область применения:

Кабель марки КГЭС предназначен для присоединения самоходных вагонов с элек-трическим приводом к электрическим сетям на номинальное напряжение до 1140 В пере-менного тока частотой 50 Гц на основных жилах и до 220 В вспомогательной жиле.

Кабели предназначены для эксплуатации в подземных помещениях и шахтах с повышен-ной влажностью воздуха, в которых возможно длительное наличие воды или частая кон-денсация влаги. Электропроводящие экраны по изоляции жил обеспечивают опережаю-щее отключение системы электроснабжения при повреждении кабеля и тем самым, пре-дупреждая возможный взрыв метана в шахтах.

Срок службы кабелей - не менее 1 года.

Кабель марки КГЭС с сечением основных жил 19 кв. мм обладает следующими пре-имуществами:

• Кабель имеет такой же наружный диаметр, как и КГЭС 3х16+1х10+1х16. Поэтому длина кабеля на барабане самоходного вагона не уменьшается;
• За счет увеличения сечения токопроводящих жил до 19 мм2 не происходит перегрев нижних витков кабеля на барабане при работе самоходного вагона, особенно при работе на наклонных участках (когда самоходный вагон едет в гору).



  Номинальное переменное напряжение частотой 50 Гц
  основных жил	1 140 В
  вспомогательных жил	220 В





  Испытательное переменное напряжение частотой 50 Гц, 5 мин.
  основных жил	3 500 В
  вспомогательных жил	1 500 В

  Технические характеристики

  Гарантийный срок эксплуатации [месяц]	12
  Длительно допустимая температура нагрева жил при температуре окружающей среды 25°C [°C]	75
  Максимальная рабочая температура жилы [°С]	70
  Относительная влажность воздуха [%]	98
  Строительная длина, не менее [м]	200
  Температура окружающей среды, верхний предел [°C]	+50
  Температура окружающей среды, нижний предел [°C]	-10
  Электрическое сопротивление изоляции основных жил при 20°С, не менее [МОм х км]	50
  Электрическое сопротивление электропроводящих экранов при температуре 20°C, не более [МОм/км]	300

  Таблица размеров

  	Количество и сечение жил, шт х кв.мм		Номинальный наружный диаметр, мм	Масса кабеля, кг/км
  основных	вспомогательных	заземления
  3х16	1х10	1х16	35,7	2240
  3х19	1х10	1х19	35,7	2320
  3х25	1х10	1х25	42,7	2790

  Токовая нагрузка

  Сечение жил, кв.мм	Медная жила класса 5, не более А
  10	1,91
  16	1,21
  25	0,78

  Сертификаты



  Разрешение № РРС 00-31353


  РОСС RU.МГ02.В01242

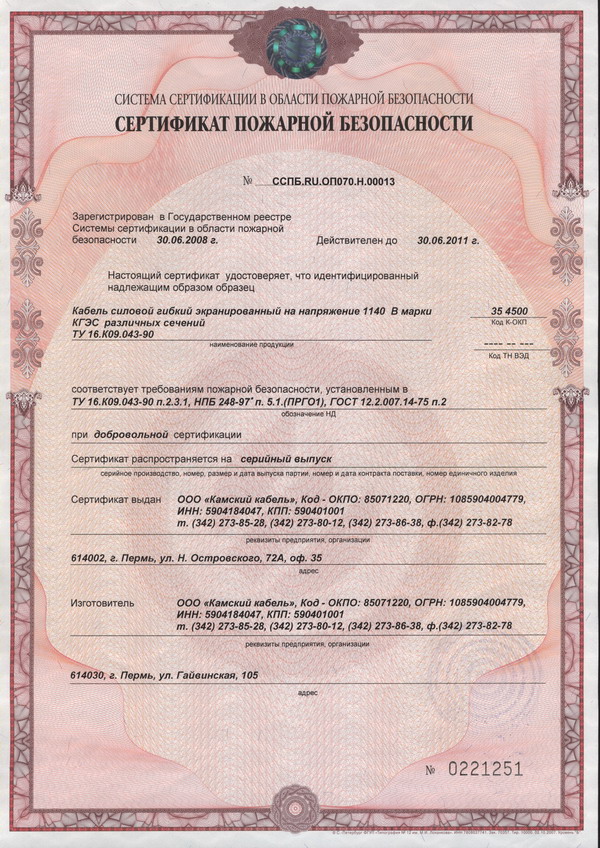

  ССПБ.RU.ОП070.Н.00013
