КШВЭББШВ-6
Общая информация
КШВЭББШВ-6
Стандарт: ТУ16.К09-155-2005
Код ОКП: 35 4100

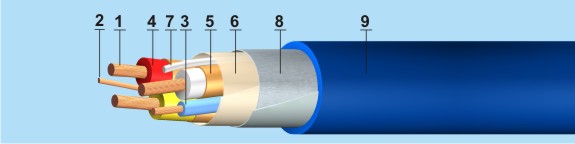

Элементы конструкции:
- Токопроводящая жила, скрученная из медных или медных проволок (класс 2);
- Жила заземления;
- Вспомогательная жила;
- Изоляция основных и вспомогательной жил из ПВХ пластиката;
- Экраны основных токопроводящих жил из медной ленты;
- Обмотка из ленточного ПВХ пластикат;
- Жгут;
- Броня из 2-х стальных оцинкованных лент;
- Наружная оболочка из ПВХ пластиката.
Примечание: наличие вспомогательных жил и сечений заземляющих жил по согласованию с заказчиком.
Область применения:
Кабели марки КШВЭБбШв предназначены для прокладки по горизонтальным и наклонным выработкам шахт в электрических сетях на номинальное переменное напряжение 6 кВ частотой 50 Гц на основных жилах и до 220 В на вспомогательных жилах.
Конструктивные особенности кабелей позволяют эксплуатировать их в тяжёлых условиях, например: длительное наличие воды или конденсация влаги, воздействие агрессивных сред.
Электропроводящие экраны в конструкции обеспечивают отключение системы электроснабжения при повреждении изоляции кабеля и тем самым предупреждают возможное короткое замыкание и взрыв рудного метана.Кабели не распространяют горение при одиночной прокладке.
Срок службы кабелей - не менее 8 лет.
|
Номинальное переменное напряжение частотой 50 Гц |
|
| основных жил |
6 000 В |
| вспомогательных жил |
220 В |
|
Испытательное переменное напряжение частотой 50Гц, 5 мин. |
|
| основных жил |
12 000 В |
| вспомогательных жил |
2 000 В |
|
Электрическое сопротивление изоляции при 20°С, не менее [МОм/км] |
|
| основных жил |
50 |
| вспомогательных жил |
10 |
Технические характеристики
| Гарантийный срок эксплуатации [месяц] | 60 |
| Максимальная рабочая температура жилы [°С] | 70 |
| Максимальное напряжение трёхфазной сети, для которой предназначен кабель [В] | 7200 |
| Радиус изгиба кабелей [наружных диаметров] | 7.5 |
| Строительная длина, не менее [м] | 200 |
Таблица размеров
| Количество и сечение жил, шт х кв.мм | Номинальный наружный диаметр, мм | Масса кабеля, кг/км | ||
| основных | вспомогательных | заземления | ||
| 3х6 | 1х6 | 1х6 | - | - |
| 3х10 | 1х6 | 1х6 | 30,8 | 1565 |
| 3х16 | 1х6 | 1х6 | 33,0 | 1848 |
| 3х25 | 1х6 | 1х10 | 36,2 | 2324 |
| 3х35 | 1х6 | 1х16 | 38,8 | 2787 |
| 3х50 | 1х10 | 1х16 | 42,2 | 3446 |
| 3х70 | 1х10 | 1х16 | 46,3 | 4257 |
| 3х95 | 1х10 | 1х16 | 49,9 | 5138 |
| 3х120 | 1х10 | 1х16 | 53,4 | 6025 |
| 3х150 | 1х10 | 1х16 | 57,4 | 7135 |
| 3х185 | 1х10 | 1х16 | 61,1 | 8317 |
| 3х240 | 1х10 | 1х16 | 67,7 | 10342 |
Токовая нагрузка
| Количество и сечение жил, шт. х мм2 | Длительно допустимая | токовая нагрузка кабеля, А | ||
| основных | вспомогательных | заземления | На воздухе | В земле |
| 3х6 | 1х6 | 1х6 | - | - |
| 3х10 | 1х6 | 1х6 | 65 | 70 |
| 3х16 | 1х6 | 1х6 | 85 | 92 |
| 3х25 | 1х6 | 1х10 | 110 | 122 |
| 3х35 | 1х6 | 1х16 | 135 | 147 |
| 3х50 | 1х10 | 1х16 | 165 | 175 |
| 3х70 | 1х10 | 1х16 | 210 | 215 |
| 3х95 | 1х10 | 1х16 | 255 | 260 |
| 3х120 | 1х10 | 1х16 | 300 | 295 |
| 3х150 | 1х10 | 1х16 | 335 | 335 |
| 3х185 | 1х10 | 1х16 | 385 | 380 |
| 3х240 | 1х10 | 1х16 | 460 | 445 |

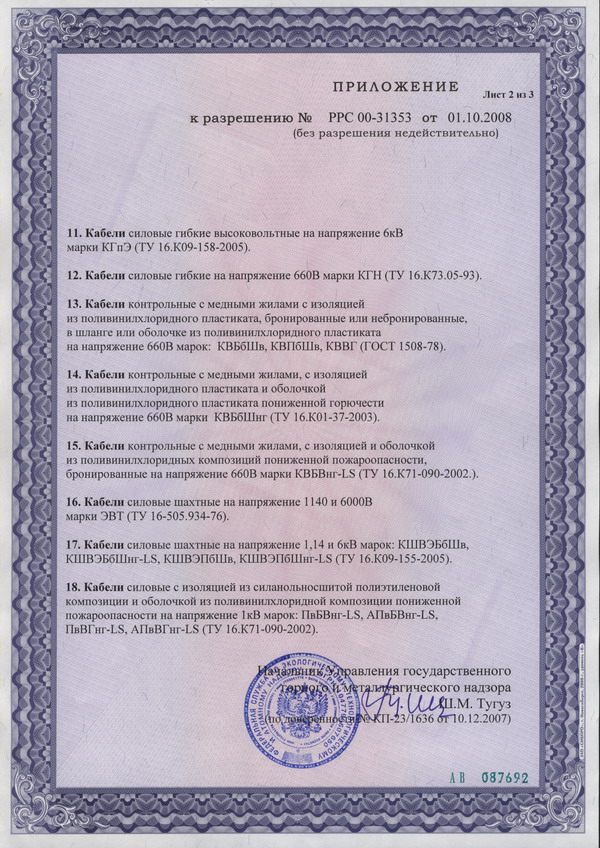

Сертификаты
Разрешение Казахстан № 23-07 162-255
Разрешение № РРС 00-31353 2_3
Разрешение № РРС 00-31353
РОСС RU.МГ02.В01253
ССПБ.RU.ОП070.В.00087
