КШВГТ-10

КШВГТ-10


Общая информация

КШВГТ-10

КШВГТ-10

Стандарт: ТУ16-705.101-79
Код ОКП: 35 4500

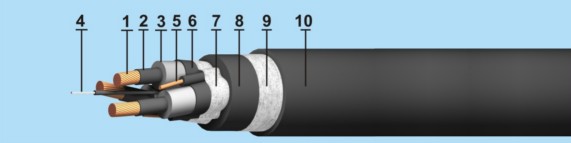

Элементы конструкции:

  1. Токопроводящая жила, скрученная из медных проволок (класс 5);
  2. Экран из электропроводящей резины типа РЭТ-3 на основе изопреновых и этилен-пропиленовых каучуков;
  3. Изоляция из резины типа РТЭПИ-1 на основе этиленпропиленовых каучуков;
  4. Сердечник из синтетических нитей в оболочке из электропроводящей резины типа РЭ-2 на основе нитрильных каучуков;
  5. Жила заземления, скрученная из медных проволок (класс 5);
  6. Оболочка жилы заземления из электропроводящей резины типа РЭ-2 на основе нитрильных каучуков;
  7. Разделительный слой из термоскреплённого полотна;
  8. Внутренняя оболочка из электропроводящей резины типа РЭ-2 на основе нитрильных каучуков;
  9. Разделительный слой из термоскреплённого полотна;
  10. Оболочка из резины типа РШ-1 на основе изопренового и бутадиенового каучуков.

Область применения:

Кабель предназначен для стационарной и подвижной прокладки и присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 10 000 В частотой 50 Гц.  Кабели устойчивы к воздействию:

  • Температуры +150°С в течение 1 минуты;
  • Синусоидальной вибрации в диапазоне частот от 10 до 5000 Гц с амплитудой ускорения до 400 м/с2;
  • Акустического шума в диапазоне частот от 50 до 1000 Гц при уровне звуково-го давления до 160 дБ;
  • Механического удара одиночного действия с пиковым ударным ускорением до 10 000 м/с2 и длительностью действия 0,2 мс;
  • Механического удара многократного действия с пиковым ударным ускорени-ем до 1 500 м/с2 и длительностью действия 2-11 мс;
  • Линейного ускорения 5 000 м/с2;
  • Пониженного атмосферного давления до 53,3 кПа;
  • Повышенного атмосферного давления до 304 кПа;
  • Атмосферных осадков: конденсируемые (роса, иней);
  • Соляного (морского) тумана;
  • Плесневых грибов;
  • Динамической и статической пыли;
  • Специальных сред: амил - 0,005 мг/л, гептил - 0,0001 мг/л.

Не допускается осевое кручение кабеля. Срок службы кабелей при стационарной прокладке - не менее 15 лет, при подвиж-ной прокладке - 7,5 лет.

Технические характеристики

Гарантийный срок эксплуатации [месяц] 90
Длительно допустимая температура нагрева жил при температуре окружающей среды 25°C [°C] 85
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 20
Номинальное переменное напряжение частотой 50 Гц [кВ] 10
Радиус изгиба кабелей [наружных диаметров] 6
Строительная длина, не менее [м] 200
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Электрическое сопротивление изоляции основных жил при 20°С, не менее [МОм х км] 100
Электрическое сопротивление электропроводящих экранов при температуре 20°C, не более [МОм/км] 100

Таблица размеров

Количество и сечение жил, шт х кв.мм Номинальный наружный диаметр, мм Масса кабеля, кг/км
3х25+3х6 66,5 5400
3х35+3х6 71,6 6300
3х50+3х10 74,0 7080
3х70+3х10 78,7 8460
3х95+3х16 85,6 10200
3х120+3х16 91,0 11600
3х150+3х25 96,7 12500

Токовая нагрузка

Количество и сечение жилы, кв.мм Не более А
3x25+3x6,0 120
3x35+3x6,0 145
3x50+3x10 180
3x70+3x10 220
3x95+3x16 265
3x120+3x16 350
