СФКЭ-ХК
СФКЭ-ХК
СФКЭ-ХК
Стандарт: ТУ 16-505.944-76
Код ОКП: 35 6744 6100, 35 6745 6100
Общая информация
Элементы конструкции:
- Токопроводящая жила скрученная из проволок: • хромель и копель - "-ХК";
- Изоляция: обмотка из стеклонити, обмотка из фторопластовых лент, обмотка из стеклонити, пропитанная кремнийорганическим лаком; расцветка: хромель - фиолетовая или черная; копель -желтая или оранжевая;
- Оплетка из стеклонити, пропитанная кремнийорганическим лаком;
- Экран из медных луженых проволок.
Область применения:
Провода марки СФКЭ предназначены для фиксированного присоединения термопар*).
Провода устойчивы к воздействию турбинного масла 46, веретенного масла АУ и дизельного топлива ДС. Провода не горят. Минимальная наработка проводов: 14000 часов при температуре 175°С, 1000 часов при температуре 250°С. При нагреве проводов свыше 250°С, а также сжигании отходов проводов выделяются токсичные газы.
Минимальный срок сохраняемости проводов - 13 лет. Срок службы - 13 лет.
* - термопара - термочувствительный элемент в устройствах для измерения температуры в системах управления и контроля.
Технические характеристики
| Влажность воздуха при 35° C [%] | 98 |
| Испытательное переменное напряжение частотой 50 Гц, 5 мин. [В] | 1000 |
| Максимальная рабочая температура жилы [°С] | 175 |
| Радиус изгиба кабелей [наружных диаметров] | 15 |
| Строительная длина, не менее [м] | 20 |
| Электрическое сопротивление изоляции, не менее [МОм*км] | 5000 |
Таблица размеров
| Количество и сечение жил, шт х кв.мм | Число и диаметр проволок в жиле, шт х мм. | Наружный диаметр, не более мм | Масса провода, кг/км |
| 2х0,50 | 7х0,32 | 5,2х3,0 | 40 |
| 2х1,50 | 7х0,52 | 6,6х4,1 | 63 |
Сертификаты

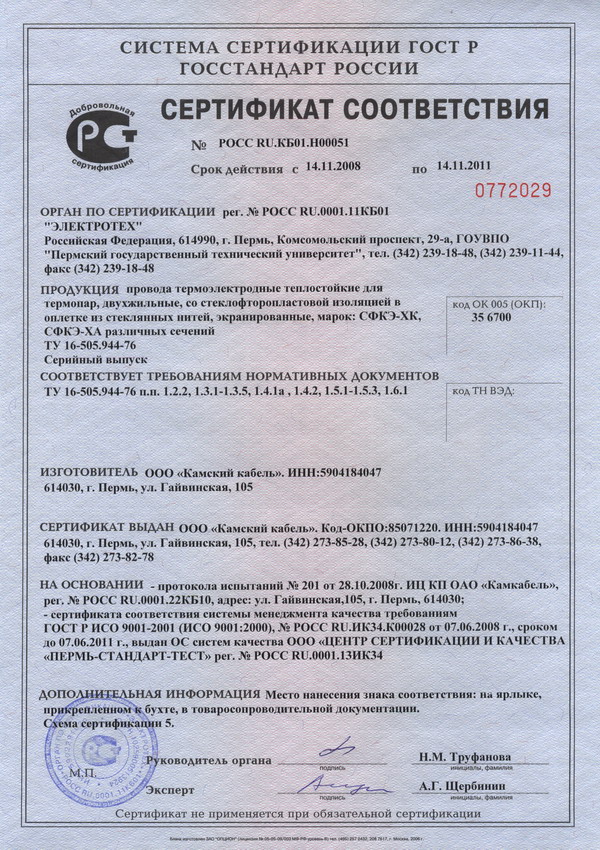

РОСС RU.КБ01.Н00051
ССПБ.RU.ОП070.Н.00015
