БСФЭ

БСФЭ


Общая информация

БСФЭ

БСФЭ

Стандарт: ТУ 16-505.311-72
Код ОКП: 35 8332 2700

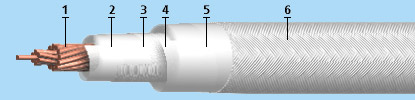

Элементы конструкции

  1. Токопроводящая жила скрученная из медных проволок;
  2. Изоляция из фторопластовых плёнок;
  3. Изоляция из стеклянных нитей;
  4. Покрытие из кремнийорганического лака;
  5. Обмотка из фторопластовых плёнок;
  6. Экран из медных лужёных оловом проволок.

Область применения:

Провода марки БСФЭ предназначены для ремонтных целей бортовой электрической сети авиационной техники. Провода рассчитаны на кратковременную работу, до 3 часов, при температуре от минус 60 до плюс 400°С. Также эти провода стойки к воздействию пониженного атмосферного давления до 2000 Па. Срок хранения проводов - 12 лет.

Технические характеристики

Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 1.5
Относительная влажность воздуха при температуре +20° С [%] 98
Рабочее переменное напряжение частотой 5 кГц [В] 250
Строительная длина, не менее [м] 30
Электрическое сопротивление изоляции, не менее [МОм*км] 10000

Таблица размеров

Сечение, кв.мм Число и диаметр проволок в жиле, шт. х мм Масса провода кг/км Максимальный наружный диаметр, мм Сопротивление проводника, не более, Ом/км
0,50 16x0,20 20,1 3,5 39,0
0,75 19x0,23 24,8 3,8 25,2
1,00 19x0,26 28,7 4,1 19,8
1,50 19x0,32 35,2 4,4 13,2
2,50 19x0,42 53,9 5,0 8,05
4,00 7x7x0,32 72,2 6,1 4,89
6,00 7x7x0,39 100,4 6,9 3,28
10,0 7x7x0,52 174,3 9,2 2,00
16,0 12x7x0,49 242,9 11,0 1,21
25,0 19x7x049 337,6 12,7 0,776
35,0 27x7x0,49 497,5 14,8 0,547
50,0 37x7x0,49 642,2 17,3 0,393
70,0 37x7x0,58 857,5 19,7 0,281
95,0 37x7x0,68 1126,2 22,4 0,203
