Нагревательные кабели: КНСПпоБП, КНПпоБПл.

Предназначены для прогрева НКТ штанговых и бесштанговых погружных насосов в скважинах с целью предотвращения АСПО и кристаллогидратов, также могут быть использованы для подогрева водоводов нагнетательных скважин. Прокладываются по наружной поверхности НКТ.

Изделия с капиллярами для подачи реагентов: КПпБПТ-120+ТК, ТКПпБ 5/10.

Изделия применяются для подачи различных реагентов в скважину и на приём погружных насосов.

Электрическое сопротивление изоляции, не менее [МОм х км]

  • при температуре +20°С: КНСПпоБП, КНПпоБПл — 2500
  • при температуре +20°С: КПпБПТ-120+ТК — 2500

Номинальное постоянное напряжение частотой 50 Гц, 5 мин. [В]

  • КНСПпоБП, КНПпоБПл ­— 1000
  • КПпБПТ-120+ТК ­— 3300

Температура окружающей среды [°С]

  • КНСПпоБП, КНПпоБПл ­— -60/+120
  • КПпБПТ-120+ТК ­— -60/+120
  • ТКПпБ5/10 ­— -60/+120

Гарантийный срок эксплуатации [мес]

  • КНСПпоБП, КНПпоБПл ­— 18
  • КПпБПТ-120+ТК ­— 18
  • ТКПпБ5/10 ­— 18

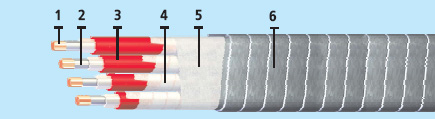

КНПпоБПл

  1. Медная токопроводящая жила.
  2. Защитное антикоррозионное покрытие
  3. Двухслойная изоляция жил.
  4. Обмотка из лент нетканого полотна.
  5. Подушка из лент нетканого полотна.
  6. Броня из стальной оцинкованной ленты.

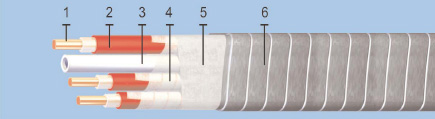

КПпБПТ-120+ТК

  1. Медная токопроводящая жила.
  2. Двухслойная изоляция жил.
  3. Капиллярная трубка.
  4. Обмотка из лент нетканого полотна.
  5. Подушка из лент нетканого полотна.
  6. Броня из стальной оцинкованной ленты.

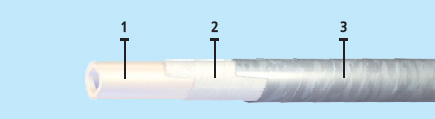

ТКПпБ 5/10

  1. Капиллярная трубка из блоксополимера.
  2. Обмотка из лент нетканого полотна.
  3. Броня из стальной оцинкованной ленты.
Марка и стандарт U, кВ  Число жил Сечение, кв. мм. Элементы конструкции Область применения
КНСПпоБП, КНПпоБПл
ТУ 16. К09-120-2003

1000

3; 4

6,0

 медная жила с защитным покрытием или стальная жила, 2 слоя изоляции, обмотка, подушка под броню, броня Кабели предназначены для прогрева НКТ штанговых и безштанговых погружных насосов в скважинах с целью предотвращения АСПО и кристаллогидратов, также могут быть использованы для подогрева водоводов нагнетательных скважин. Прокладываются по наружной поверхности НКТ.
КПпБПТ-120+ТК
ТТ ТО/07-35-2006

3300

3+кал

16,0

 жила + капиллярная трубка, 2 слоя изоляции, обмотка, подушка под броню, броня Предназначен для подачи электрической энергии к погружным электродвигателям установок добычи нефти и для подачи химических реагентов на приём насоса по капиллярной трубке, либо для дозаправки ПЭД маслом.
ТКПпБ5/10     Диаметр трубки: наружный -10,0 мм., внутренний -5,0 мм. капиллярная трубка из блоксополимера.обмотка, броня Предназначен для подачи различных реагентов в скважину, в т. ч. на приём погружных насосов, дозаправки ПЭД маслом.
