КУГВШ
КУГВШ
Общая информация
КУГВШ
Стандарт: ТУ16.К09-124-2004
Код ОКП: 35 4100
Элементы конструкции:
- Токопроводящая жила, скрученная из медных или медных лужёных проволок (класс 5);
- Изоляция токопроводящих жил из ПВХ пластиката И40-13, 13А или И50-13;
- Сердечник из синтетических нитей;
- Оболочка кабеля из ПВХ пластиката О-50 или О-55.
Область применения:
Кабели марки КУГВШ предназначены для присоединения устройств дистанционного управления, автоматики и контроля в шахтах к электрическим сетям на номинальное переменное напряжение до 380 В частоты 50 Гц.
Вид климатического исполнения - У и Т, категория размещения 5 по ГОСТ 15150 при температуре окружающей среды от -30 до +50°С. Кабели не распространяют горение при одиночной прокладке. Кабели устойчивы к изгибам.
Срок службы кабелей - не менее 1 года.
Технические характеристики
| Гарантийный срок эксплуатации [месяц] | 12 |
| Длительно допустимая температура нагрева жил при температуре окружающей среды 25°C [°C] | 70 |
| Испытательное переменное напряжение частотой 50 Гц, 5 мин. [В] | 2000 |
| Монтаж при температуре, не ниже [°C] | -15 |
| Номинальное переменное напряжение частотой 50 Гц [кВ] | 0.38 |
| Радиус изгиба кабелей без предварительного подогрева, не менее [наружных диаметров] | 10 |
| Радиус изгиба кабелей с предварительным подогревом, не менее [наружных диаметров] | 5 |
| Строительная длина, не менее [м] | 150 |
| Температура окружающей среды, верхний предел [°C] | +50 |
| Температура окружающей среды, нижний предел [°C] | -30 |
| Электрическое сопротивление изоляции основных жил при 20°С, не менее [МОм х км] | 10 |
Таблица размеров
| Количество и сечение жил, шт х кв.мм | Номинальный наружный диаметр, мм | Масса кабеля, кг/км |
| 2х1,0 | 9,1 | 104 |
| 3х1,0 | 9,5 | 120 |
| 6х1,0 | 12,8 | 215 |
| 8х1,0 | 14,6 | 245 |
| 10х1,0 | 16,4 | 314 |
| 12х1,0 | 18,2 | 364 |
| 15х1,0 | 20,8 | 575 |
| 18х1,0 | 22,8 | 665 |
| 24х1,0 | 24,4 | 808 |
| 30х1,0 | 26,7 | 973 |
| 36х1,0 | 28,9 | 1147 |
| 2х1,5 | 11,0 | 147 |
| 3х1,5 | 11,5 | 171 |
| 6х1,5 | 14,9 | 290 |
| 8х1,5 | 17,1 | 364 |
| 10х1,5 | 19,5 | 439 |
| 12х1,5 | 21,5 | 515 |
| 15х1,5 | 24,7 | 830 |
| 18х1,5 | 26,9 | 950 |
| 24х1,5 | 29,4 | 1180 |
| 30х1,5 | 32,3 | 1431 |
| 36х1,5 | 35,1 | 1731 |
Сертификаты
Разрешение Казахстан № 23-07 162-255

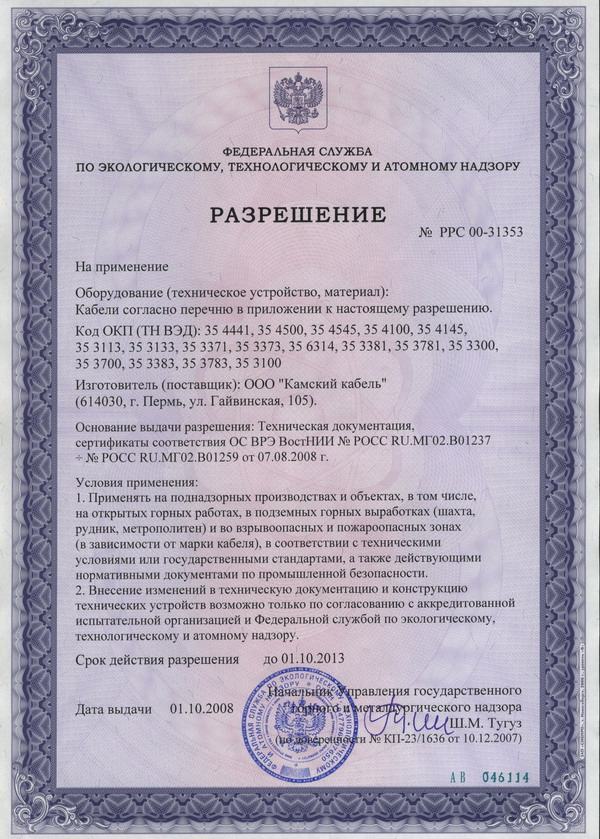

Разрешение № РРС 00-31353
РОСС RU.МГ02.В01247
ССПБ.RU.ОП070.В.00057
