Кабели силовые гибкие 6-10 кВ

Кабели силовые гибкие 6-10 кВ


Кабели силовые гибкие 6-10 кВ

Силовые гибкие кабели предназначены для присоединения экскаваторов, передвижных трансформаторных подстанций и других передвижных машин или электроустановок к электрическим сетям с изолированной нейтралью.

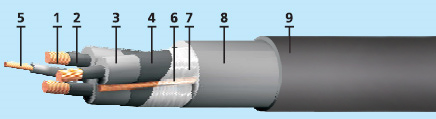

Элементы конструкции:

  1. Гибкая медная токопроводящая жила.
  2. Экран из электропроводящей резины.
  3. Изоляция из резины.
  4. Экран из электропроводящей резины.
  5. Вспомогательная жила.
  6. Жила заземления.
  7. Разделительный слой из пленки ПЭТ-Э.
  8. Внутренняя оболочка из резины.
  9. Оболочка из резины.

Номинальное переменное напряжение частотой 50 Гц, [кВ]

  • основных жил — 6,0
  • вспомогательных жил — 0,38

Испытательное переменное напряжение 50Гц, 5 мин., [кВ]

  • основных жил — 15,0
  • вспомогательных жил — 2,0

Длительно допустимая температура нагрева жил при температуре окружающей среды 25°С, [°С]:

  • КГЭ, КГЭ-Т, КГЭН — +75
  • КШВГТ-10, КГЭТ-6, КГЭТ-10, КГЭ-ХЛ — +85

Температура окружающей среды, [°С]:

  • КГЭ-ХЛ — -60/+50
  • КГЭТ-6, КГЭТ-10 — -50/+50
  • КГЭ, КГЭ-Т — -40/+50
  • КГЭН — -30/+50
  • КШВГТ-10 — -50/+85

Влажность воздуха, [%] — 98

Строительная длина кабеля, [м] — 200

Срок службы, [лет]:

  • КГЭ, КГЭ-ХЛ, КГЭ-Т, КГЭН, КГЭТ-6, КГЭТ-10 — 3
  • КШВГТ (фиксированная/подвижная прокладка) — 15/7,5

Гарантийный срок эксплуатации, [лет]:

  • КГЭ, КГЭ-ХЛ, КГЭ-Т, КГЭТ, КГЭН — 1
  • КШВГТ (фиксированная/подвижная прокладка) — 15/7,5
Марка и стандарт U, кВ  Число жил Сечение, кв. мм. Элементы конструкции Область применения
КГЭ, КГЭ-Т, КГЭ-ХЛ
ТУ 16.К73.02–88		 6,0 3+1
3+1+1		 10–150
10–150		 медные жилы, экран из резины, изоляция из резины, экран из резины, внутренняя оболочка из резины, оболочка из резины Для присоединения экскаваторов и других передвижных машин или электроустановок к электрическим сетям. Для эксплуатации на открытом воздухе. Радиус изгиба: 6xD
КГЭН
У 16.К73.02–88		 6,0 3+1
3+1+1		 25–120
25–120		 медные жилы, экран из резины, изоляция из резины, экран из резины, внутренняя оболочка из резины, оболочка из резины, нераспространяющей горение Для присоединения экскаваторов, передвижных трансформаторов и других передвижных машин или электроустановок к электрическим сетям. Для эксплуатации в помещениях с повышенной влажностью воздуха. Не распространяют горение. Радиус изгиба: 6xD
КГЭТ-6
ТУ16.К09-125-2002		 6,0 3+1
3+1+1		 10–185
10–185		 медные жилы, экран из резины, изоляция из ЭПР, экран из резины, внутренняя оболочка из резины, оболочка из резины Для присоединения экскаваторов и других передвижных машин или электроустановок к электрическим сетям. Для эксплуатации на открытом воздухе. Радиус изгиба: 6xD
КГЭТ-10
ТУ 16.К09-125-2002		 10,0 3+1
3+1+1		 25–150
25–150
КШВГТ-10
ТУ 16–705.101–79		 10,0 3+3 25–150 медные жилы, экран из резины, изоляция из ЭПР, экран из резины, сердечник из полиэфирных нитей в оболочке из электропроводящей резины, жила заземления в оболочке из электропроводящей резины, обмотка термо-скрепленным полотном, внутренняя оболочка, оболочка из резины Для стационарной и подвижной прокладки и присоединения передвижных механизмов к электрическим сетям. Радиус изгиба: 6xD
